Popis produktu

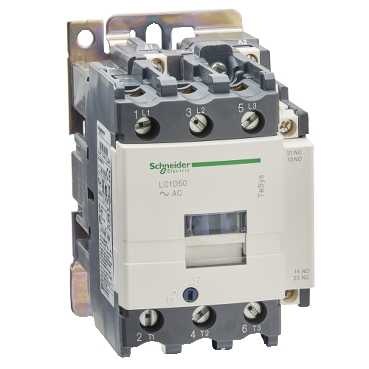

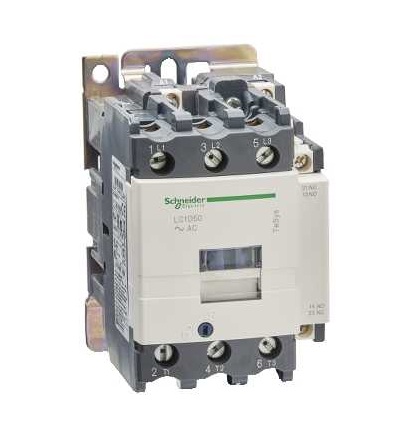

Stykač TeSys LC1-D, 3p, AC-3 440V 50A, cívka 230 V AC. řada výrobků: TeSys D
typ produktu nebo součásti: stykač
označení přístroje: LC1D
použití stykače: odporová zátěž, ovládání motoru
kategorie použití: AC-1, AC-2, AC-3, AC-4
typ ovládacího obvodu: AC
typ cívky: AC 50/60 Hz
popis pólů: 3P
složení kontaktů: 3 Z
[Ie] jmenovitý pracovní proud: 50 A (? 60 °C) při ? 440 V AC AC-3 pro výkonový obvod, 80 A (? 60 °C) při ? 440 V AC AC-1 pro výkonový obvod
výkon motoru (kW): 15 kW přprůměr 220
.230 V AC 50/60 Hzprůměr 22 kW při 380
.400 V AC 50/60 Hz, 25 kW při 415 V AC 50/60 Hz, 30 kW při 1000 V AC 50/60 Hz, 30 kW při 440 V AC 50/60 Hz, 30 kW při 500 V AC 50/60 Hz, 33 kW při 660
.690 V AC 50/60 Hz
výkon motoru (hp): 15 hp při 200/208 V AC 60 Hz pro 3P motory vyhovuje CSA, 15 hp při 200/208 V AC 60 Hz pro 3P motory vyhovuje UL, 15 hp při 230/240 V AC 60 Hz pro 3P motory vyhovuje CSA, 15 hp při 230/240 V AC 60 Hz pro 3P motory vyhovuje UL, 3 hp při 115 V AC 60 Hz pro 1P motory vyhovuje CSA, 3 hp při 115 V AC 60 Hz pro 1P motory vyhovuje UL, 40 hp při 460/480 V AC 60 Hz pro 3P motory vyhovuje CSA, 40 hp při 460/480 V AC 60 Hz pro 3P motory vyhovuje UL, 40 hp při 575/600 V AC 60 Hz pro 3P motory vyhovuje CSA, 40 hp při 575/600 V AC 60 Hz pro 3P motory vyhovuje UL, 7,5 hp při 230/240 V AC 60 Hz pro 1P motory vyhovuje CSA, 7,5 hp při 230/240 V AC 60 Hz pro 1P motory vyhovuje UL
připojení
svorky: ovládací obvod : šroubová svorka 1 kabel 1
.4 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, ovládací obvod : šroubová svorka 1 kabel 1
.4 mm2
tuhost kabelu: pevný
ne kabelová koncovka, ovládací obvod : šroubová svorka 2 kabel 1
.2,5 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, ovládací obvod : šroubová svorka 2 kabel 1
.4 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, ovládací obvod : šroubová svorka 2 kabel 1
.4 mm2
tuhost kabelu: pevný
ne kabelová koncovka, výkonový obvod : šroubová svorka 1 kabel 1
.35 mm2
tuhost kabelu: ohebný
ne kabelová koncovka, výkonový obvod : šroubová svorka 1 kabel 1
.35 mm2
tuhost kabelu: pevný
ne kabelová koncovka, výkonový obvod : šroubová svorka 2 kabel 1
.25 mm2
tuhost kabelu: ohebný
ano kabelová koncovka, výkonový obvod : šroubová svorka 2 kabel 1
.25 mm2
tuhost kabelu: pevný
ne kabelová koncovka, výkonový obvod : šroubová svorka 2 kabel 1
.35 mm2
tuhost kabelu: ohebný
ne kabelová koncovka.
